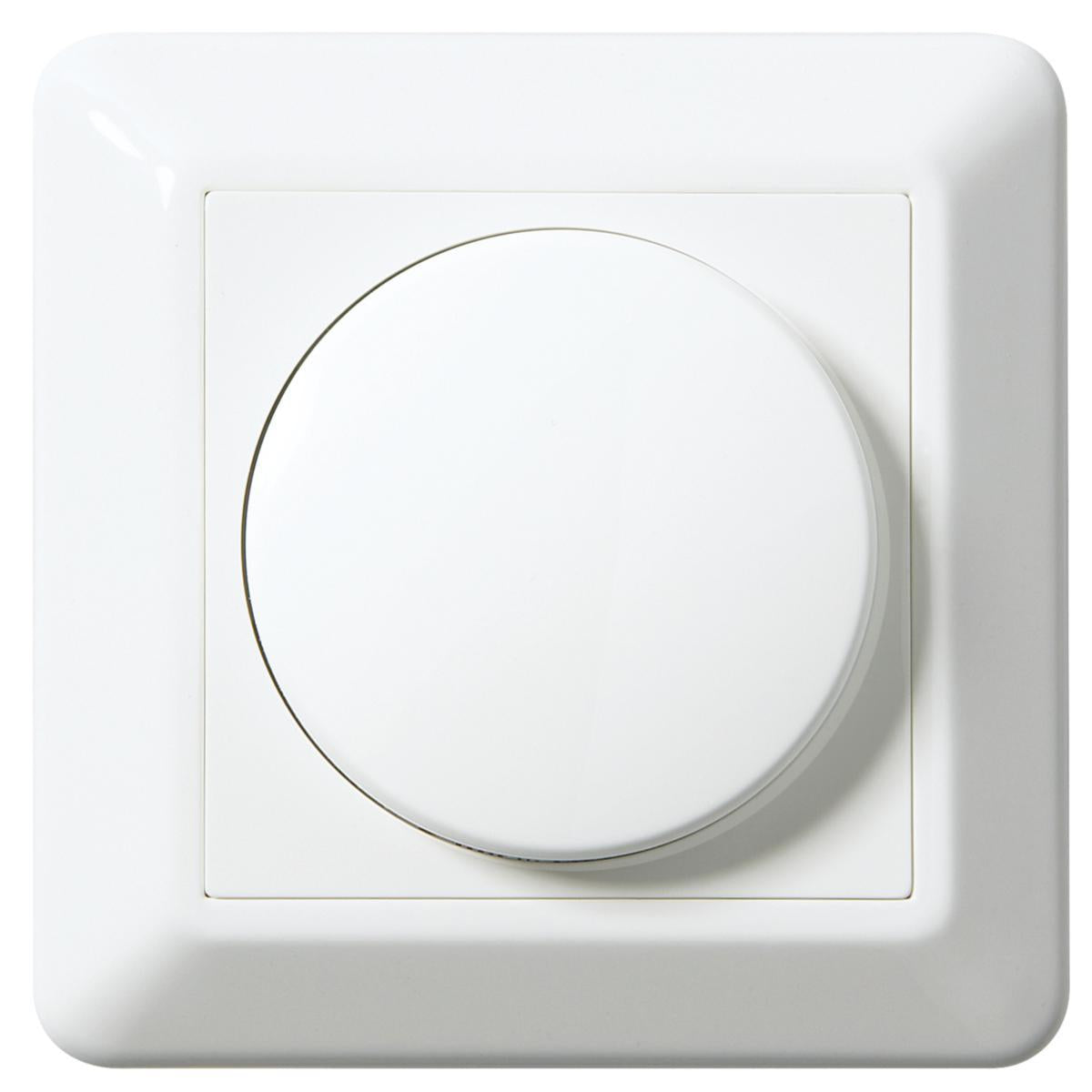

ELKO RS16 1–10V Dimmer – Hvit, effektregulator for LED og elektroniske forkoblinger

ELKO RS16 1–10V er en effektregulator utviklet for presis lysstyring av armaturer og elektroniske forkoblinger med 1–10V styreinngang. Dimmeren gir trinnløs regulering av lysstyrken fra 1–100 % og passer til belysningsanlegg som krever separat styresignal.

Regulatoren er utstyrt med et styrepotensiometer og en mekanisk bryter som er galvanisk skilt fra hverandre. Bryteren kan belastes med opptil 6A ved ohmsk last eller 2A ved lysrørlast. Ved større belastninger kan det benyttes en egnet kontaktor eller ELKO RS universalrelé 13A.

Lysstyrken justeres enkelt med dreieknappen, mens maksimums- og minimumsnivå kan tilpasses den aktuelle installasjonen. Justeringen skal utføres når alle enheter er tilkoblet og anlegget er satt i drift.

ELKO RS16 leveres i klassisk hvit utførelse og er beregnet for innfelt montering. Den passer i enkel veggboks og kan kombineres med annet installasjonsmateriell i ELKO RS-serien.

En praktisk løsning for styring av belysningsanlegg med 1–10V regulering – både i boliger og næringsbygg.

Bruksområder

• Kontor og næringsbygg: Regulering av belysningsanlegg med kompatible elektroniske forkoblinger.

• LED-armaturer: Lysstyring av LED-drivere med dokumentert 1–10V styreinngang.

• Lysrørarmaturer: Styring av kompatible elektroniske forkoblinger med 1–10V-inngang.

• Korridorer og fellesarealer: Regulering av lysstyrken i kompatible belysningsanlegg.

• Tekniske rom og arbeidsområder: Tilpassing av lysnivået etter behov.

• Oppgradering av belysning: Utskifting av eksisterende 1–10V regulatorer der elektriske spesifikasjoner og tilkoblinger er kompatible.

Fordeler

• 1–10V lysstyring: Utviklet for elektroniske forkoblinger og LED-drivere med kompatibel styreinngang.

• Reguleringsområde 1–100 %: Gir mulighet for å tilpasse lysstyrken etter behov.

• Enkel betjening: Kombinert dreie- og trykknapp for regulering og av/på.

• Justerbart lysnivå: Maksimums- og minimumsnivå kan tilpasses installasjonen.

• Separat mekanisk bryter: Galvanisk skilt fra styrepotensiometeret.

• Bryterkapasitet: Opptil 6A ohmsk belastning eller 2A lysrørlast.

• Mulighet for større belastninger: Kan kombineres med egnet kontaktor eller ELKO RS universalrelé.

• Klassisk ELKO-design: Hvit, blank utførelse som passer sammen med øvrige produkter i RS-serien.

• Innfelt montering: Beregnet for installasjon i veggboks.

• Halogenfri konstruksjon: Produsert i halogenfri termoplast.

Tekniske spesifikasjoner

Produktinformasjon

• Merke: ELKO

• Produktserie: RS16

• Modell: RS16/1-10 LRE

• Produkttype: Effektregulator / 1–10V dimmer

• Artikkelnummer: 1471455

• Leverandørens artikkelnummer: EKO03970

• EAN / GTIN: 7020160397003

Elektriske spesifikasjoner

• Merkespenning: 230V

• Styrespenning: 1–10V

• Reguleringsområde: 1–100 %

• Frekvens: 50 Hz

• Lasttype: Elektronisk forkoblingsutstyr med 1–10V styreinngang

• Mekanisk bryter, ohmsk belastning: Maks. 6A

• Mekanisk bryter, lysrørlast: Maks. 2A

• Galvanisk skille mellom bryter og potensiometer: Ja

• Ledertverrsnitt: 1–2,5 mm²

• Tilkoblingstype: Skruklemmer

Dimmefunksjoner og betjening

• Dimmeteknologi: 1–10V styresignal

• Faseavsnittdimming: Nei

• Fasepåsnittdimming: Nei

• Betjeningsmåte: Vri- og trykknapp

• Justerbart maksimumsnivå: Ja

• Justerbart minimumsnivå: Ja

• Lysverdiminne: Nei

• Bluetooth/appstyring: Nei

• Google Assistant: Nei

• Apple HomeKit: Nei

• Amazon Alexa: Nei

Mål og dimensjoner

• Bredde: 84 mm

• Høyde: 84 mm

• Dybde: 54 mm

• Minimum apparatboksdybde oppgitt av leverandør: 32 mm

Materiale og utførelse

• Farge: Hvit

• Fargekode: Tilsvarende RAL 9010

• Overflate: Blank

• Materiale: Termoplast

• Halogenfri: Ja

• Beskyttelsesgrad: IP20

Montering

• Monteringsmetode: Innfelt

• Festemetode: Skrufeste

• Monteringsarrangement: Grunnelement med hel dekkplate

• Antall moduler: 1

• Tilpasset ELKO RS-serien: Ja

Hvorfor velge ELKO RS16 1–10V dimmer?

ELKO RS16 1–10V er utviklet for belysningsanlegg der armaturene styres via et separat 1–10V signal.

Regulatoren gir enkel og presis justering av lysstyrken, samtidig som maksimums- og minimumsnivå kan tilpasses installasjonen.

Den mekaniske bryteren er galvanisk skilt fra potensiometeret og kan benyttes til å bryte strømforsyningen innenfor de oppgitte belastningsgrensene. Ved større laster kan løsningen utvides med en egnet kontaktor eller et kompatibelt ELKO universalrelé.

Den klassiske hvite utførelsen gjør at dimmeren passer sammen med øvrige komponenter i ELKO RS-serien.

En funksjonell 1–10V effektregulator for kompatible LED-drivere og elektroniske forkoblinger.
